DIBALIK PENGUJIAN TANAH : MENENTUKAN SISTEM GROUNDING YANG ANDAL

Site Survey Soil Resistivity di GIIC Deltamas Cikarang  – Dalam perencanaan sistem kelistrikan, khususnya pada instalasi tegangan menengah dan tinggi, sistem grounding memiliki peran yang sangat penting. Untuk merancang sistem grounding yang tepat, tim perlu mengetahui karakteristik tanah dalam menghantarkan arus listrik. Oleh karena itu, pengujian soil resistivity menjadi salah satu tahapan yang wajib dilakukan. (Baca juga : Desain vs Konstruksi Ketika Koordinasi Menjadi Jawaban )
Dalam perencanaan sistem kelistrikan, khususnya pada instalasi tegangan menengah dan tinggi, sistem grounding memiliki peran yang sangat penting. Untuk merancang sistem grounding yang tepat, tim perlu mengetahui karakteristik tanah dalam menghantarkan arus listrik. Oleh karena itu, pengujian soil resistivity menjadi salah satu tahapan yang wajib dilakukan.

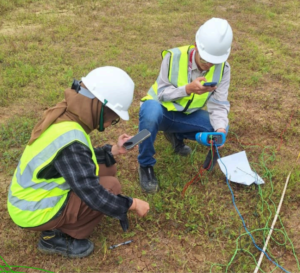

Proses Pengujian di Lapangan

Pengujian ini menjadi tahap penting untuk memastikan sistem kelistrikan dapat beroperasi dengan aman dan andal. Tim melakukan pengukuran pada delapan titik yang tersebar di area proyek agar hasilnya mewakili kondisi tanah secara keseluruhan.

Dalam proses tersebut, tim menggunakan alat Smartec Earth/Clamp MI3123 yang dirancang khusus untuk pengujian tahanan tanah. Pengukuran dilakukan dengan variasi jarak probe, yaitu 3 meter, 5 meter, dan 8 meter pada setiap titik.

Selain melakukan pengukuran, tim juga memeriksa kondisi lapangan secara langsung. Langkah ini membantu memastikan bahwa data yang diperoleh akurat dan sesuai dengan kondisi aktual.

Variasi Nilai Resistivitas Tanah

Hasil pengujian menunjukkan adanya variasi nilai resistivitas pada setiap titik pengukuran. Temuan ini mengindikasikan bahwa karakteristik tanah di lokasi proyek tidak bersifat homogen.

Setiap lapisan maupun area memiliki kemampuan yang berbeda dalam menghantarkan arus listrik. Perbedaan tersebut dapat dipengaruhi oleh beberapa faktor, seperti jenis tanah, tingkat kelembapan, kandungan mineral, serta kondisi lingkungan di sekitarnya. (Baca juga : Mengapa Pelat Atap Bocor Pada Bangunan GIS Rentan Retak Dini )

Dampak terhadap Perancangan Sistem Grounding

Kondisi tanah yang tidak seragam menjadi tantangan dalam proses perancangan sistem grounding. Karena itu, tim tidak dapat menggunakan satu pendekatan yang sama untuk seluruh area proyek.

Sebaliknya, desain grounding harus menyesuaikan nilai resistivitas pada setiap titik pengukuran. Tim engineering kemudian melakukan analisis lebih lanjut untuk menentukan metode grounding yang paling optimal dari sisi teknis, keamanan, dan efisiensi biaya

HASIL & ANALYSIS SOIL RESISTIVITY TEST

Hasil pengujian ini menegaskan bahwa data lapangan memiliki peran yang sangat penting dalam perencanaan sistem kelistrikan. Data yang diperoleh langsung dari lokasi memberikan gambaran nyata mengenai kondisi aktual sehingga dapat mengurangi risiko kesalahan desain yang berpotensi menyebabkan kegagalan sistem di masa mendatang.

Variasi nilai resistivitas tersebut juga memungkinkan proses perencanaan grounding dilakukan secara lebih akurat. Tim dapat menentukan kedalaman elektroda, jumlah titik grounding, serta konfigurasi sistem berdasarkan kondisi tanah yang sebenarnya.

Pendekatan berbasis data ini menjadi kunci dalam menciptakan sistem kelistrikan yang memenuhi standar sekaligus memiliki tingkat keandalan dan keselamatan yang tinggi.

Dibali Pengujiann Tanah : Menentukan Sisten Grounding yang Andal – Insight by Dani Kusuma Pratama
