Integritas Struktual PLTS Atap : Analisa Forensik Dan Simulasi Keandalan Pada Bangunan Eksisting

Integritas Struktual PLTS Atap : Analisa Forensik Dan Simulasi Keandalan Pada Bangunan Eksisting – Pemanfaatan atap bangunan sebagai area Pembangkit Listrik Tenaga Surya (PLTS) merupakan solusi efisiensi energi yang menjanjikan. Namun bagi seorang Structural Engineer, tantangan utamanya adalah memastikan bahwa penambahan beban ini tidak mengorbankan keamanan gedung yang sudah berdiri.

Analisa struktur bukan sekadar rutinitas teknis, melainkan langkah krusial untuk mencegah kegagalan fatal. Bangunan eksisting sering kali didesain dengan batas keamanan yang pas-pasan, sehingga setiap kilogram beban
tambahan harus dihitung secara presisi untuk menjamin keberlanjutan operasional klien.

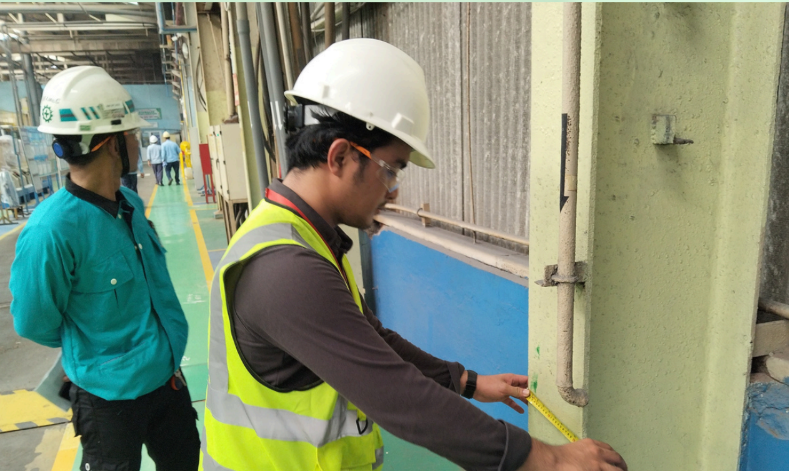

Tahap 1 – Investigasi Forensik & Site Survey

Analisa yang akurat lahir dari data lapangan yang valid. Kami melakukan audit fisik menyeluruh untuk mengetahui “kesehatan” bangunan sebenarnya sebelum pemodelan dilakukan:

• Identifikasi Kerusakan Fisik: Mengecek korosi pada elemen baja, retakan pada beton, atau adanya kebocoran atap yang dapat melemahkan struktur.
• Audit Geometri: Melihat apakah sudah terjadi lendutan berlebih (excessive deflection) pada rafter atau purlin sebelum beban baru masuk.
• Inspeksi Sambungan: Memastikan baut dan las pada knee joint atau apex masih dalam kondisi prima dan tidak mengalami kelelahan material.
• Pemetaan Beban Riil: Mendata beban existing seperti unit HVAC, pemipaan, atau beban gantung lainnya yang terpasang di rangka atap.
• Stabilitas Lateral: Mengecek keberadaan dan kondisi bracing atau penahan lateral pada kolom dan rafter. (Baca juga : Dari Atap Menjadi Energi : Solusi Listrik Mandiri di Pabrik Industri )

Tahap 2 – Standar Regulasi & Parameter Desain

Analisa struktur di Arfy wajib mematuhi regulasi nasional terbaru guna memastikan standar keamanan tertinggi bagi investasi klien:

• SNI 1727:2020: Beban minimum untuk perancangan bangunan gedung (beban mati, hidup, angin, dan hujan).
• SNI 1726:2019: Tata cara perencanaan ketahanan gempa untuk struktur bangunan.
• SNI 1729:2020: Spesifikasi untuk bangunan gedung baja struktural.
• SNI 2847:2019: Persyaratan beton struktural untuk bangunan gedung.

Dengan mengacu pada standar ini, hasil analisa kami memiliki landasan hukum dan teknis yang kuat, sehingga memberikan rasa aman total kepada pemilik bangunan.

Tahap 3 –  Simulasi ETABS

Data lapangan kemudian dipetakan ke dalam perangkat lunak ETABS untuk menciptakan model simulasi digital. Proses pemodelan dilakukan secara detail mencakup:

• Pemodelan Elemen Struktur: Mulai dari kolom, rafter, beam, hingga purlin dan atap.
• Input Kombinasi Beban: Memasukkan parameter beban sesuai SNI untuk melihat respon struktur terhadap gaya-gaya eksternal.
• Pemeriksaan Kekakuan: Menilai bagaimana setiap elemen memberikan perlawanan terhadap beban lateral dan gravitasi.

Tahap 4 – Metodologi Analisa Bertahap

Kami menerapkan metode validasi bertahap untuk memastikan tingkat akurasi tinggi:

1. Baseline Run: Menjalankan model hanya dengan beban existing untuk memvalidasi kondisi lapangan saat ini.
2. Environmental Load Check: Memasukkan beban hidup pekerja, beban hujan, dan beban angin sesuai peta zonasi terbaru.

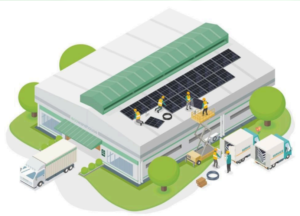

3. Solar Panel Simulation: Menambahkan beban unit PV setelah model awal dinyatakan stabil dan sesuai standar.
4. Comparison Analysis: Membandingkan rasio tegangan (stress ratio) dan lendutan antara kondisi bangunan asli dengan kondisi setelah instalasi PLTS.

Tahap 5 – Mitigasi & Optimasi Perkuatan

Jika hasil simulasi menunjukkan struktur mengalami overstress, kami melakukan investigasi mendalam untuk mencari solusi paling efisien bagi klien:

• Identifikasi Akar Masalah: Meneliti apakah penyebab kegagalan adalah beban gravitasi panel atau peningkatan gaya lateral akibat beban gempa.
• Desain Perkuatan Efisien: Alih-alih mengganti seluruh struktur, kami mencari opsi perkuatan lokal (seperti penambahan pelat atau bracing) agar biaya tidak membengkak namun tetap aman.
• Simulasi Ulang (Re-running): Menjalankan kembali model dengan sistem perkuatan hingga ditemukan tipe penguatan yang paling optimal dan aman secara struktur.

Komitmen Keandalan Arfy

Tujuan akhir dari setiap analisa struktur yang kami lakukan adalah memastikan transisi energi bersih tidak menjadi beban baru bagi keamanan infrastruktur.

Dengan pendekatan teknis yang matang—mulai dari survei forensik hingga simulasi numerik—Arfy hadir untuk menjembatani antara ambisi efisiensi energi dan realitas kekuatan bangunan. Kami memastikan setiap desain yang kami setujui adalah desain yang membuat klien merasa tenang, aman, dan efisien secara investasi. ( Baca juga :  Arsitektur Dibalik Dinding : Memahami MEP Sebagai Jantung Bangunan Modern )

Integritas Struktual PLTS Atap : Analisa Forensik Dan Simulasi Keandalan Pada Bangunan Eksisting – Insight by Galang Rana Nusantara
