Mengapa Pelat Atap Beton Pada Bangunan GIS Rentan Retak Dini ?

Mengapa Pelat Atap Beton Pada Bangunan GIS Rentan Retak Dini ? – Pendekatan Engineering Berbasis Standar dan Praktik Lapangan Retak dini pada pelat atap beton masih menjadi salah satu temuan umum dalam pelaksanaan proyek bangunan Gas Insulated Substation (GIS), bahkan pada desain yang telah memenuhi standar. Meskipun umumnya bersifat non-struktural, kondisi ini tidak dapat diabaikan karena berpotensi mempengaruhi durabilitas, meningkatkan risiko kebocoran, serta berdampak pada kinerja bangunan dalam jangka panjang.

Dalam praktiknya, retak sering kali langsung dikaitkan dengan sifat alami beton seperti shrinkage. Namun, pengalaman di lapangan menunjukkan bahwa penyebabnya tidak sesederhana itu. Diperlukan pemahaman yang lebih menyeluruh, yang menghubungkan antara desain, metode pelaksanaan, dan kondisi lingkungan.

Karakteristik Atap pada Bangunan GIS

Pelat atap pada bangunan GIS memiliki tingkat eksposur yang relatif tinggi dibandingkan bangunan konvensional. Permukaan atap umumnya menerima radiasi matahari langsung sepanjang hari, dengan perlindungan yang terbatas dari elemen peneduh.

Kondisi ini menyebabkan fluktuasi temperatur yang signifikan, di mana bagian atas pelat mengalami pemanasan intensif, sementara bagian bawah relatif lebih stabil. Perbedaan ini menjadi salah satu faktor utama yang memicu tegangan internal pada beton, terutama pada umur awal. (Baca juga : Studi Dampak Grid Impact Study (GIS) untuk Instalasi PLTS di Pabrik Ceres )

Memahami Penyebab Retak Secara Lebih Komprehensif

Shrinkage Bukan Satu-Satunya Faktor

Dalam desain beton bertulang, pengendalian retak akibat susut telah diatur melalui penyediaan tulangan minimum sesuai SNI 2847:2019 yang mengacu pada ACI 318. Namun, pendekatan ini pada dasarnya mengasumsikan bahwa kondisi
pelaksanaan berjalan sesuai dengan asumsi desain, terutama dalam hal curing.

Curing: Faktor Kritis yang Sering Terabaikan
Curing memiliki peran penting dalam menjaga kelembaban beton dan memastikan proses hidrasi berlangsung optimal. Mengacu pada ACI 308R, kegagalan dalam curing dapat mempercepat kehilangan air pada permukaan beton.

Dalam kondisi lapangan, beberapa hal yang sering terjadi antara lain:

• Durasi curing yang tidak mencukupi
• Permukaan beton tidak terlindungi
• Paparan langsung terhadap panas dan angin

Kondisi ini meningkatkan risiko terjadinya retak dini akibat plastic
shrinkage.

Pengaruh Gradien Temperatur pada Atap
Selain shrinkage, faktor lain yang sangat berpengaruh pada bangunan GIS adalah gradien temperatur. Perbedaan suhu antara permukaan atas dan bagian bawah pelat menciptakan tegangan tarik internal. Fenomena ini dijelaskan dalam ACI 207.1R, di mana perubahan temperatur yang tidak merata dapat menyebabkan retak, bahkan sebelum beton menerima beban struktural yang signifikan.

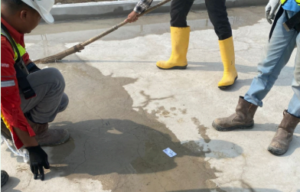

Bagaimana Menilai Retak yang Terjadi?

Tidak semua retak menunjukkan kegagalan struktur. Berdasarkan ACI 224R, retak dengan lebar kecil umumnya masih dapat diterima dalam kondisi tertentu.

Namun, untuk elemen atap, retak tetap perlu menjadi perhatian karena berkaitan langsung dengan potensi masuknya air serta dampaknya terhadap durabilitas jangka panjang.

Pendekatan Engineering: Melihat Interaksi Faktor

Retak dini pada pelat atap GIS pada umumnya merupakan hasil interaksi dari beberapa faktor utama:

• Susut beton pada umur awal
• Curing yang tidak optimal
• Paparan temperatur tinggi dan tidak merata

Ketiga faktor ini bekerja secara bersamaan, menghasilkan tegangan tarik yang dapat melampaui kapasitas beton pada fase awal pengerasan.
Hal ini menunjukkan bahwa pengendalian retak tidak dapat dilakukan hanya dari sisi desain, tetapi harus mencakup keseluruhan proses konstruksi. ( Baca juga : Site Survey Perawang Selama 4 Hari oleh Tim PT. Arfy Reka Cerdas )

Strategi Pengendalian yang Direkomendasikan

Untuk meminimalkan risiko retak dini, diperlukan pendekatan yang terintegrasi:

1. Pada tahap desain :

• Memastikan pemenuhan tulangan minimum sesuai standar
• Menambahkan tulangan distribusi pada area dengan eksposur tinggi
• Mempertimbangkan penggunaan joint untuk mengontrol pola
  retak

2. Tahap pada pelaksanaan :

• Menerapkan curing secara efektif minimal 7 hari
• Menggunakan metode perlindungan permukaan seperti plastic sheet atau geotekstil basah
• Mengatur waktu pengecoran agar tidak dilakukan pada kondisi
  suhu ekstrem

3. Sebagai langkah tambahan :

• Menggunakan coating reflektif panas pada atap
• mempertimbangkan sistem insulasi tambahan jika diperlukan

Komitmen PT. Arfy Reka Cerdas

Sebagai perusahaan yang bergerak di bidang konsultansi desain engineering, PT. Arfy Reka Cerdas berkomitmen untuk menghadirkan solusi yang tidak hanya memenuhi standar, tetapi juga relevan dengan kondisi nyata di lapangan.

Pendekatan yang diterapkan mencakup :

• Integrasi antara perencanaan desain dan metode pelaksanaan
• Penerapan standar nasional dan internasional secara konsisten
• Evaluasi berkelanjutan terhadap temuan lapangan sebagai bagian dari peningkatan kualitas

Dengan pendekatan tersebut, perusahaan berupaya memberikan nilai lebih dalam setiap proyek, serta mendukung pengembangan infrastruktur ketenagalistrikan Indonesia yang andal dan berkelanjutan. Retak dini pada pelat atap beton bangunan GIS merupakan fenomena yang umum, namun bukan berarti tidak dapat dikendalikan. Dengan pemahaman yang tepat terhadap penyebabnya serta penerapan praktik engineering yang baik, risiko retak dapat diminimalkan secara
signifikan. Pendekatan yang mengintegrasikan desain, pelaksanaan, dan kondisi lingkungan menjadi kunci dalam menghasilkan bangunan yang tidak hanya memenuhi standar, tetapi juga memiliki kinerja jangka panjang yang optimal.

Mengapa Pelat Atap Beton Pada Bangunan GIS Rentan Retak Dini ? Insight by : Agus Setiono
