Factory Acceptance Test (FAT) CRP & SAS Pada Project Data Center
Factory Acceptance Test (FAT) CRP & SAS Pada Project Data Center – Dalam sistem kelistrikan pada proyek Data Center, terdapat dua komponen utama yang saling berkaitan yaitu CRP (Control Relay Panel) dan SAS (Substation Automation System). CRP merupakan panel kontrol yang berfungsi sebagai pusat pengendalian dan proteksi peralatan listrik, khususnya pada sistem distribusi dan substation. Di dalam CRP terdapat berbagai relay dan perangkat kontrol yang bertugas menerima sinyal, melakukan logika proteksi, serta mengirimkan perintah ke peralatan terkait. Sementara itu, SAS adalah sistem otomatisasi yang mengintegrasikan seluruh fungsi monitoring, kontrol, dan komunikasi dalam sistem tenaga listrik. SAS memungkinkan seluruh data dari panel, relay, dan peralatan di lapangan dapat dipantau dan dikendalikan secara terpusat melalui sistem digital seperti HMI atau SCADA. (Baca juga : Factory Acceptence Test GAS Insulated Switchgear 150 kV )
Tidak semua validasi dilakukan di atas kertas. Ada satu tahap di mana seluruh desain harus benar-benar diuji dalam bentuk nyata, sebelum peralatan dikirim ke lapangan. Tahap itu adalah FAT (Factory Acceptance Test). Untuk CRP dan SAS, FAT menjadi momen penting di mana seluruh logika desain, konfigurasi sistem, dan spesifikasi teknis diuji langsung pada panel yang sudah diproduksi di pabrik. Di sini, desain tidak lagi sekadar dokumen engineering, tetapi sudah menjadi sistem fisik yang bisa dioperasikan, diuji, dan dievaluasi. Hal yang menarik dari FAT adalah perubahan perspektif yang terjadi di dalam prosesnya. Selama ini, desain selalu terlihat rapi dan ideal di atas gambar. Namun ketika sudah masuk ke tahap pabrik, kita mulai melihat bagaimana desain tersebut benar-benar
diterjemahkan menjadi bentuk nyata, dengan semua detail, keterbatasan,
dan realisasinya.
Dengan kata lain, FAT menjadi jembatan antara desain di atas kertas dan realisasi sistem di lapangan. Semua yang sebelumnya berupa gambar teknik dan logika kontrol, diuji dalam bentuk nyata untuk memastikan sistem siap digunakan tanpa deviasi dari desain awal.

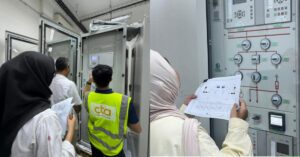

Pelaksanaan FAT CRP dan SAS diawali dengan tahap visual inspection. Pada tahap ini, seluruh panel diperiksa secara detail untuk memastikan kesesuaian dengan drawing dan spesifikasi desain. Pemeriksaan mencakup berbagai aspek, mulai dari rating peralatan, layout komponen di dalam panel, kerapihan wiring, hingga penandaan (labeling). Tahap ini menjadi penting karena memastikan bahwa implementasi fisik tidak menyimpang dari desain yang telah disetujui.
Setelah visual check selesai, proses berlanjut ke pengujian fungsional. Salah satu pengujian utama yang dilakukan adalah binary input test, yang bertujuan untuk memastikan bahwa setiap sinyal input dapat terbaca dengan benar oleh sistem kontrol. Pengujian ini melibatkan BCU (Bay Control Unit) dan relay yang digunakan dalam sistem. Setiap perubahan status input dicek apakah dapat diterjemahkan dengan benar oleh perangkat, sesuai dengan logika yang sudah didesain sebelumnya. Selain itu, dilakukan juga pengujian pengukuran sinyal, termasuk verifikasi tegangan yang di-inject ke dalam sistem. Hasil pengukuran ini kemudian dibandingkan dengan nilai yang tampil pada display panel atau HMI, untuk memastikan tidak ada perbedaan antara kondisi aktual dan representasi sistem. Tahap ini menjadi penting karena memastikan bahwa sistem tidak hanya bekerja, tetapi juga bekerja sesuai dengan cara yang telah dirancang.
Dari rangkaian FAT CRP dan SAS ini, saya mulai memahami juga bahwa engineering tidak berhenti pada tahap desain, tetapi berlanjut hingga bagaimana desain tersebut diwujudkan, diuji, dan divalidasi di pabrik. (Baca juga : PLTS untuk Data Center : Antara Ambisi Energi Terbarukan dan Tantangan System )
Setiap tahap pengujian memberikan gambaran bahwa detail kecil dalam desain memiliki peran besar ketika masuk ke tahap implementasi. Hal-hal yang terlihat sederhana di gambar ternyata membutuhkan ketelitian tinggi saat diterjemahkan menjadi sistem nyata. Selain aspek teknis, pengalaman ini juga memberikan perspektif baru tentang bagaimana sebuah sistem dibangun secara menyeluruh. Saya melihat langsung bagaimana vendor mengimplementasikan desain, bagaimana setiap komponen dirakit, dan bagaimana setiap perbedaan kecil harus diklarifikasi sebelum sistem dikirim ke site. Proses koordinasi selama FAT juga menjadi bagian penting dari pembelajaran. Diskusi antara engineer, vendor, dan pihak terkait menunjukkan bahwa FAT bukan hanya proses testing, tetapi juga proses validasi bersama untuk memastikan sistem benar-benar siap digunakan. Dari pengalaman ini, saya membawa satu pemahaman penting: bahwa FAT adalah salah satu tahap kritis dalam memastikan kualitas sistem, karena di sinilah desain diuji sebelum berubah menjadi realita di lapangan.
Factory Acceptance Test (FAT) CRP & SAS Pada Project Data Center – Insight by Destalia Yunita Putri
